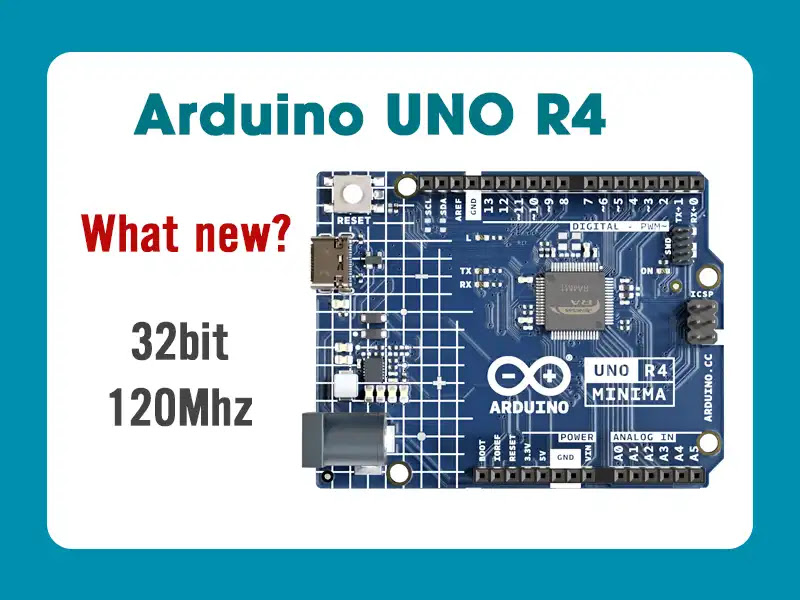

Arduino UNO R4 là một bo mạch vi điều khiển mở nguồn dựa trên bộ vi
điều khiển Renesas RA4M1 32-bit Arm Cortex-M4. Bo mạch này được thiết kế để
làm cho việc lập trình và sử dụng vi điều khiển trở nên dễ dàng hơn cho người
mới bắt đầu.
Arduino UNO R4 có các tính năng sau:
-
Bộ vi điều khiển Renesas RA4M1 32-bit Arm Cortex-M4 với tốc độ xung nhịp 120
MHz - 14 chân đầu vào/đầu ra kỹ thuật số với khả năng điều khiển PWM
- 6 chân đầu vào tương tự với độ phân giải 10 bit
- Giao tiếp USB-C để lập trình và giao tiếp với máy tính
- Kết nối Wi-Fi tích hợp (đối với phiên bản UNO R4 WiFi)
Arduino UNO R4 có thể được sử dụng để tạo ra nhiều loại dự án điện tử, bao
gồm:
- Các thiết bị điện tử tiêu dùng, chẳng hạn như đèn LED, động cơ, và cảm biến
-
Các hệ thống tự động hóa, chẳng hạn như máy điều khiển nhiệt độ và hệ thống
an ninh - Các thiết bị IoT, chẳng hạn như đồng hồ thông minh và hệ thống theo dõi
Arduino UNO R4 là một lựa chọn tuyệt vời cho người mới bắt đầu muốn học cách
lập trình vi điều khiển. Bo mạch này có giá cả phải chăng, dễ sử dụng và có
sẵn nhiều tài nguyên trực tuyến để giúp người dùng bắt đầu.
Thông số kỹ thuật của Arduino UNO R4
| Vi điều khiển | Renesas RA4M1 (Arm® Cortex®-M4) | |
|---|---|---|
| USB | USB-C® | Programming Port |
| Chân | Digital I/O Pins | 14 |
| Analog input pins | 6 | |
| DAC | 1 | |
| PWM pins | 6 | |
| External interrupts | 2,3 | |
| Giao tiếp | UART | Yes, 1x |
| I2C | Yes, 1x | |
| SPI | Yes, 1x | |
| CAN | Yes 1 CAN Bus | |
| Nguồn | Circuit operating voltage | 5 V |
| Input voltage (VIN) | 6-24 V | |
| DC Current per I/O Pin | 8 mA | |
| Tốc độ xung nhịp | Main core | 48 MHz |
| Bộ nhớ | RA4M1 | 256 kB Flash, 32 kB RAM |
Các chân của Arduino UNO R4
Arduino UNO R4 có 32 chân, được chia thành các nhóm sau:
-
Chân đầu vào/đầu ra Digital: Các chân này có thể được
sử dụng để kết nối với các thiết bị điện tử khác. -
Chân đầu vào Analog: Các chân này có thể được sử dụng
để đọc tín hiệu tương tự từ các cảm biến. -
Chân cấp nguồn: Các chân này cung cấp nguồn điện cho
bo mạch. -
Chân giao tiếp: Các chân này được sử dụng để giao tiếp
với các thiết bị khác.
|
| Arduino R4 Pinout |
Lập trình Arduino UNO R4
Các công cụ phần mềm sau đây cho phép bạn lập trình Board Arduino cả
online và offline.
Arduino IDE
Arduino CLI
Web Editor
Các dự án Arduino UNO R4
Dưới đây là một số dự án Arduino UNO R4 phổ biến:
-
Đèn LED nhấp nháy: Dự án này sẽ làm cho một đèn LED
nhấp nháy. - Động cơ DC: Dự án này sẽ điều khiển một động cơ DC.
-
Cảm biến nhiệt độ: Dự án này sẽ đọc nhiệt độ từ một
cảm biến nhiệt độ.
Kết luận
Arduino UNO R4 là một bo mạch vi điều khiển mạnh mẽ và dễ sử dụng. Bo mạch này
là một lựa chọn tuyệt vời cho người mới bắt đầu muốn học cách lập trình vi
điều khiển.
