AVR Atmega16 Giao Tiếp LCD 16×2 – CodeVision

Giới thiệu

LCD (Màn hình tinh thể lỏng) được sử dụng để hiển thị trạng thái hoặc thông số
trong hệ thống nhúng.

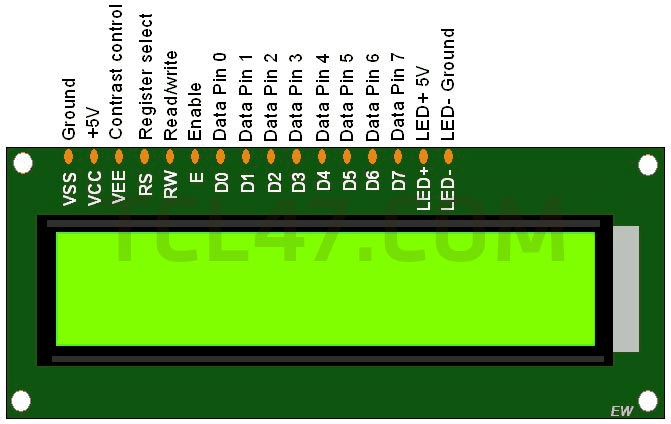

LCD 16×2 là thiết bị 16 chân có 8 chân dữ liệu (D0-D7) và 3 chân điều khiển
(RS, RW, EN). 5 chân còn lại dùng để cấp nguồn và đèn nền cho LCD.

Các chân điều khiển giúp chúng ta cấu hình LCD ở chế độ lệnh hoặc chế độ dữ
liệu. Chúng cũng giúp định cấu hình chế độ đọc hoặc chế độ ghi và cả khi đọc
hoặc ghi.

LCD 16×2 có thể được sử dụng ở chế độ 4 bit hoặc 8 bit tùy theo yêu cầu của
ứng dụng. Để sử dụng nó, chúng ta cần gửi các lệnh nhất định đến màn hình LCD
ở chế độ lệnh và khi màn hình LCD được cấu hình theo nhu cầu của chúng ta,
chúng ta có thể gửi dữ liệu cần thiết ở chế độ dữ liệu.

Thư Viện LCD (alcd.h) Trong CodeVisionAVR

Sơ đồ

Cấu hình CodeVision

Code

#include <mega16.h>
#include <alcd.h>

void main(void)
{

DDRC=0x00;
PORTC=0x00;
DDRD=0x00;
PORTD=0x00;
// RS - PORTC Bit 5
// RD - PORTC Bit 6
// EN - PORTC Bit 7
// D4 - PORTD Bit 4
// D5 - PORTD Bit 5
// D6 - PORTD Bit 6
// D7 - PORTD Bit 7
// Characters/line: 16
lcd_init(16);

while (1)
{
  lcd_gotoxy(4,0);
  lcd_puts("TCL47.COM");
  lcd_gotoxy(0,1);
  lcd_puts("Xin chao cac ban");
}
}

Demo:
