Chào các bạn,
Hôm nay mình sẽ làm một mạch ổn áp sử dụng IC LM317 chỉ với một vài linh kiện điện tử cơ bản.
Bắt đầu thôi!
Chuẩn bị

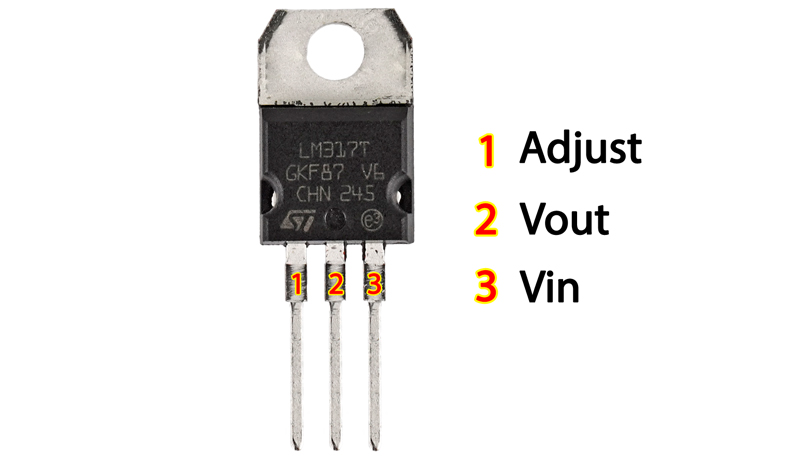

LM317 Pinouts
- Vin: Đây là chân dương của nguồn cung cấp điện.
- Vout: Đây là chân đầu ra của LM317, nơi bạn có thể lấy điện áp ổn định đã được điều chỉnh.
- Adjust: Đây là chân dùng để điều chỉnh điện áp đầu ra. Bằng cách kết nối một resistor và một potentiometer (biến trở), bạn có thể thiết lập điện áp đầu ra theo mong muốn của mình.

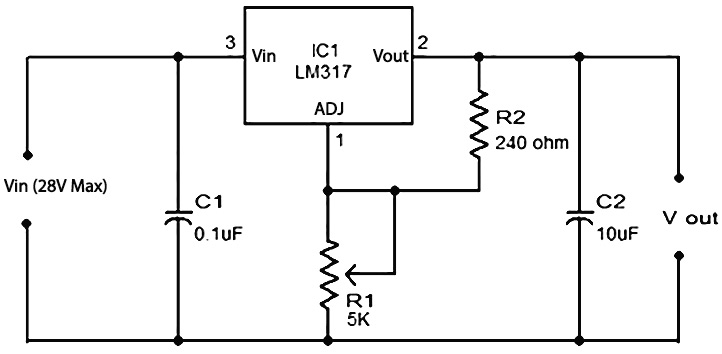

Sơ đồ mạch
Vout = 1.25V (1 + (R2/R1)) + (I adj x R2)
Hàn nối mạch

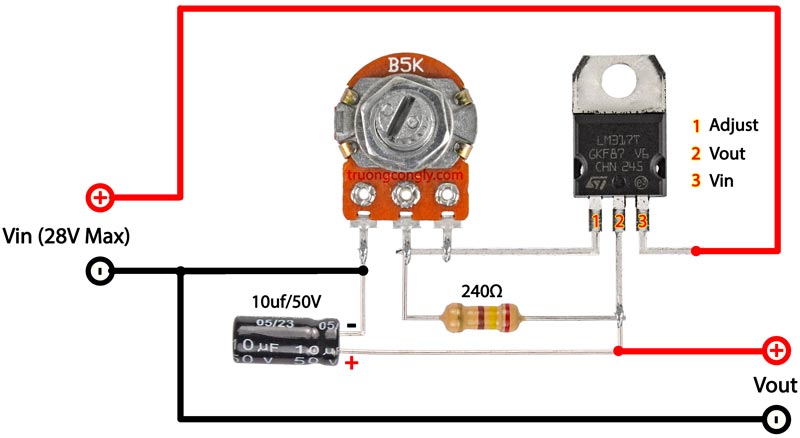

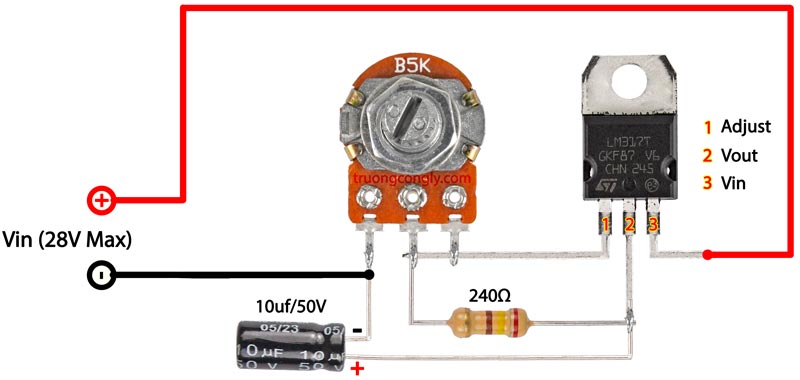

- Bước 1: Kết nối biến trở 5 KOhm với LM317
- Bước 2: Kết nối điện trở 240 Ohm
- Bước 3: Kết nối tụ 10uf
- Bước 4: Kết nối dây nguồn Vin
- Bước 5: Kết nối dây Vout
Video
