HƯỚNG DẪN SỬ DỤNG MODULE GY-6GD
Cẩm nang cài đặt và vận hành chi tiết
Giới thiệu
GY-6GD là đồng hồ hiển thị dung lượng pin (%) và điện áp (V), hỗ trợ nhiều cấu hình pin/ắc quy khác nhau (Axit chì, Lithium, LiFePO4). Phù hợp để gắn lên xe điện, bộ lưu điện, DIY pack pin hoặc tủ điện DC.
Điểm nổi bật
Lưu ý khi dùng

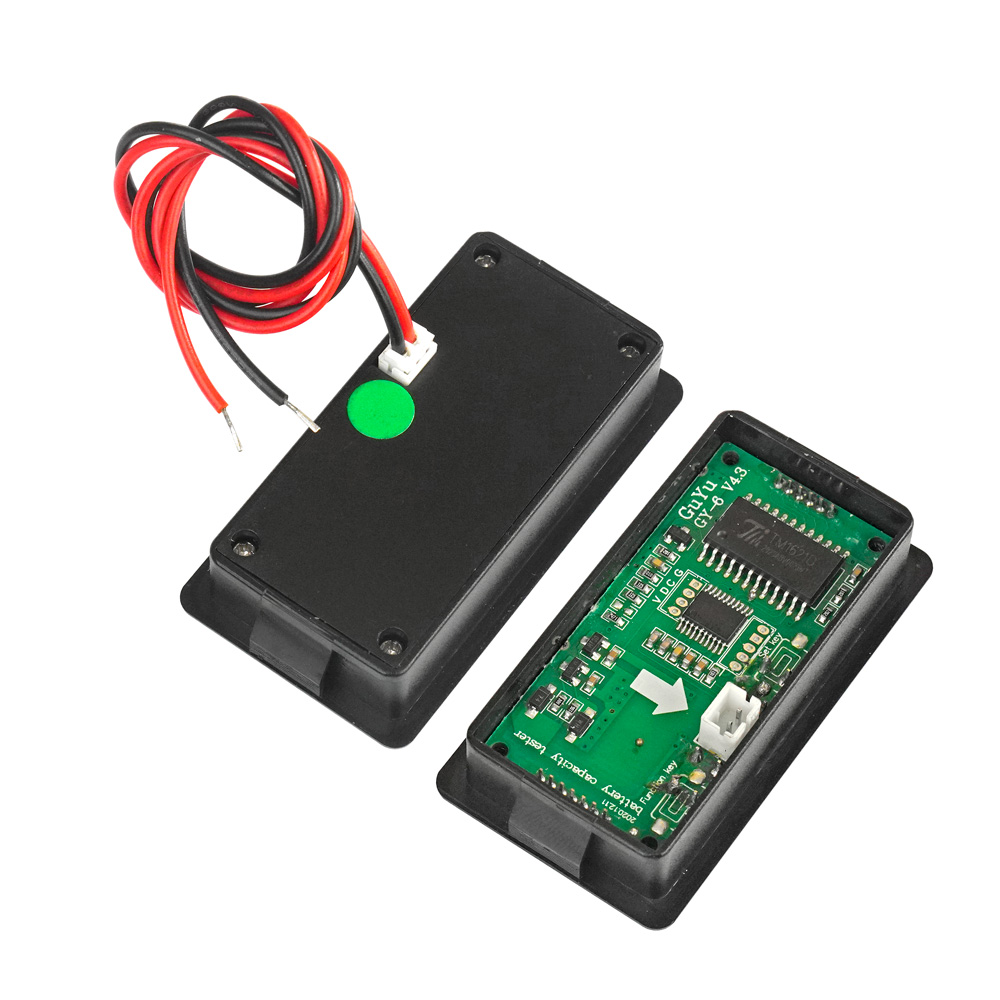

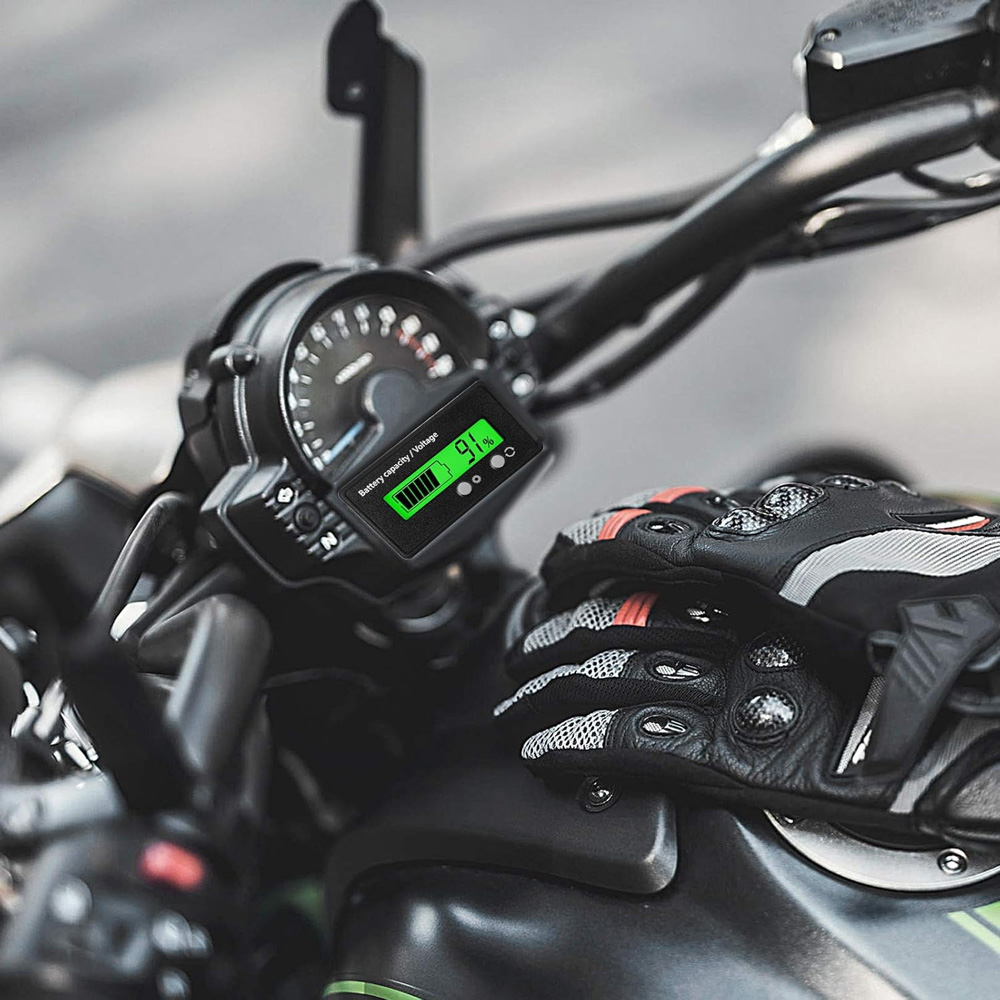

Hình ảnh thực tế
Bạn có thể thay ảnh bằng cách đặt file vào thư mục images/ cùng cấp với trang này, sau đó đổi đúng tên file trong phần src.
6. Thông số kỹ thuật
- Dải điện áp: 8V - 100V DC
- Dòng tiêu thụ: < 5mA
- Độ chính xác: ± 0.1%
- Nhiệt độ hoạt động: -10°C đến 55°C

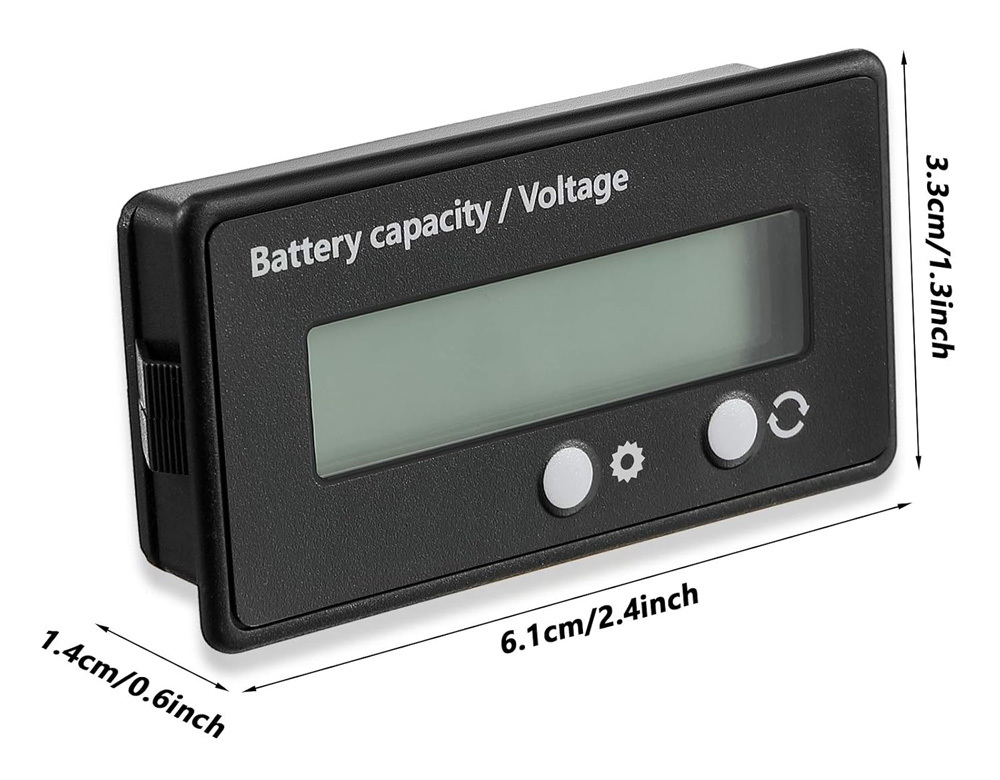

7. Kích thước lắp đặt

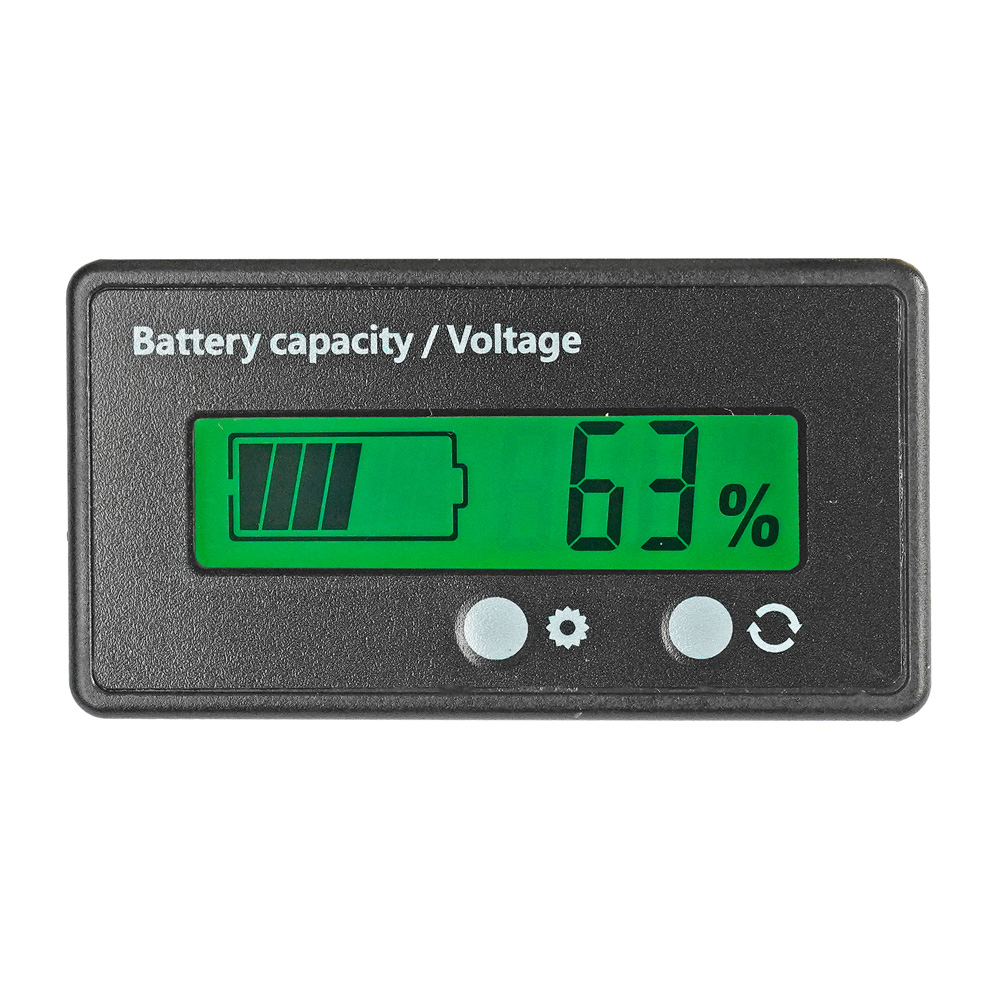

1. Nhận diện Nút bấm & Màn hình
Nút Cài Đặt (Setting)
Nút Chức Năng (Function)
2. Thiết lập loại Pin tương ứng
| Ký hiệu | Loại Pin | Cấu trúc hệ thống |
|---|---|---|
| P | Axit chì (12V/cell) | P1 = 12V, P2 = 24V, P3 = 36V, P4 = 48V |
| L | Lithium (3.7V/cell) | L2 = 7.4V, L3 = 11.1V ... L20 = 74V |
| F | Sắt Phosphate (3.2V) | F2 = 6.4V, F3 = 9.6V ... F20 = 64V |
3. Quy trình cài đặt cơ bản
4. Chế độ nâng cao (S1 - S5)
Cách nhận biết: Trong giao diện cài đặt nâng cao, các vạch nhỏ trong biểu tượng pin tương ứng với S1-S5. Ví dụ: vạch thứ 3 sáng có nghĩa là chế độ S3 đang được chọn.
Cách vào cài đặt nâng cao: Trong giao diện cài đặt, khi con trỏ đang nháy ở số lượng cell Pin, lúc này hãy nhấn giữ nút 2 giây để vào menu S1-S5.
- S1: Xoay vòng hiển thị % và Volt sau mỗi 2 giây.
- S2: Tự ngủ sau 10 giây. Nhấn nút bất kỳ để xem lại.
- S3: Bật/Tắt đèn nền màn hình.
- S4: Hiển thị Logo khi vừa mở máy.
- S5: Chọn đường cong xả pin phù hợp.
5. Ví dụ thực hành cụ thể
CASE STUDY
Yêu cầu: Pin Lithium 10 cell, muốn tự động xoay vòng hiển thị % và điện áp (Chế độ S1).
Thao tác: Ngắt điện → Nhấn giữ nút Cài Đặt + Cấp điện → Nhấn Cài Đặt chọn "L" → Nhấn Chức Năng chọn số "10" → Nhấn GIỮ nút Chức Năng để vào menu S → Chọn S1 → Ngắt điện và cấp lại.
8. Sơ đồ đấu nối dây

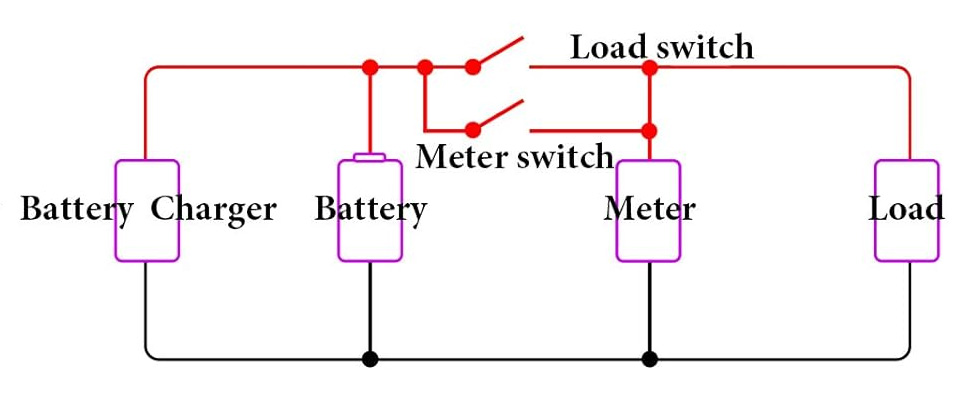

Cấp qua công tắc

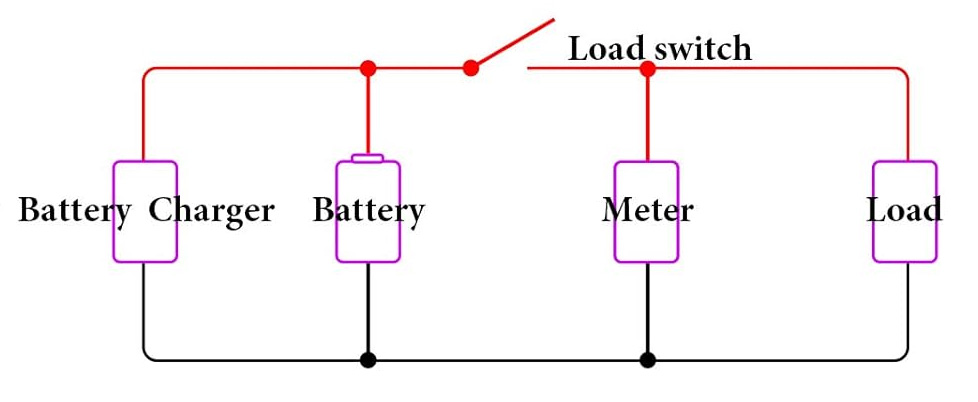

Đấu sau tải

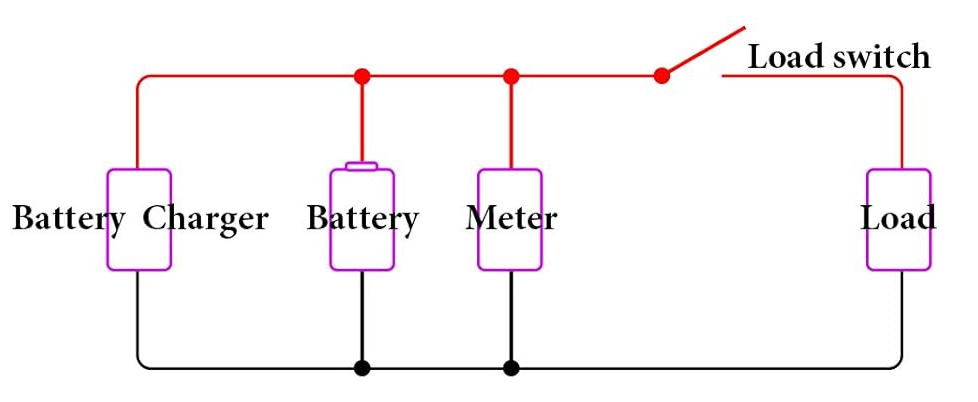

Đấu trực tiếp
Cảnh báo quan trọng
• Dây Đỏ: Cực Dương (+). Dây Đen: Cực Âm (-).
• Không để mặt sau mạch chạm vào khung kim loại hoặc vật dẫn điện khi đang có điện.
• Thiết bị không chống nước, cần được bảo quản nơi khô ráo.
