Hướng dẫn Arduino: Làm đàn piano mini

Giới thiệu

Trong bài viết này, chúng ta sẽ thực hiện một dự án Mini Piano Arduino . Để thực hiện dự án này, chúng tôi đang sử dụng loa nhỏ để thu được âm thanh đầu ra và mạch Arduino UNO .

Chúng ta có thể chơi các nốt khác nhau bằng cách nhấn các nút bấm. Trong này chỉ có 8 nút bấm nhưng bạn có thể mở rộng chúng tùy theo lựa chọn của mình.

Bảng Tần Số các nốt nhạc trên piano

Thành phần cần thiết

• Arduino UNO
• Bàn Phím 4 Nút Nhấn
• Loa
• Cáp USB Type A Đực Nối Type B

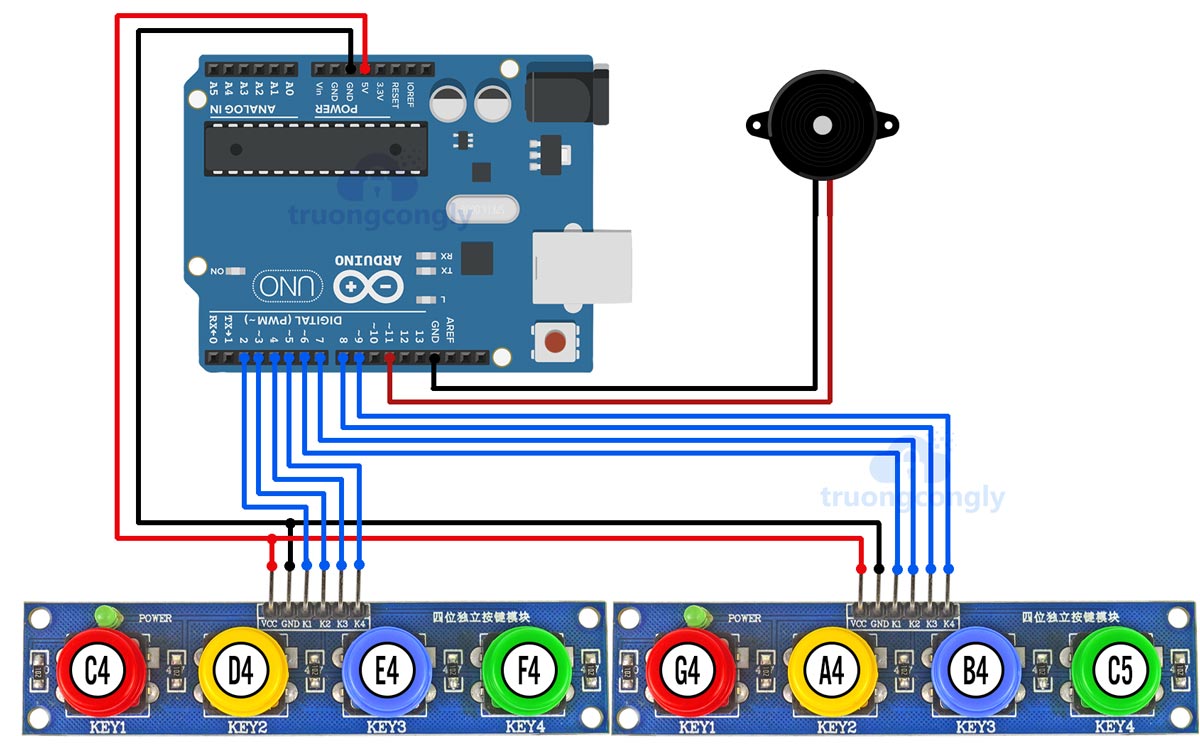

Sơ đồ kết nối

Dự án Mini Piano Arduino hoạt động như thế nào?

• Dự án này sẽ tạo ra âm thanh có tần số cố định khi chúng ta nhấn nút ấn.
• Tần số được xác định trước cho tất cả các nút trong code.
• Sử dụng hàm tone(speakerPin, frequency) để tạo ra âm thanh có tần số mong muốn.
• Để tắt còi, Sử dụng hàm noTone(speakerPin).

Code

const int buttonPins[] = {2, 3, 4, 5, 6, 7, 8, 9}; // Các chân kết nối nút nhấn
const int tones[] = {262, 294, 330, 349, 392, 440, 494, 523}; // Tần số các nốt nhạc (C4, D4, E4, F4, G4, A4, B4, C5)
const int speakerPin = 11;

void setup() {
  Serial.begin(9600);
  for (int i = 0; i < 8; i++) {
    pinMode(buttonPins[i], INPUT_PULLUP); // Cấu hình các chân nút nhấn là đầu vào với điện trở kéo lên
  }
  pinMode(speakerPin, OUTPUT); // Cấu hình chân loa là đầu ra
}

void loop() {
  for (int i = 0; i < 8; i++) {
    while (digitalRead(buttonPins[i]) == LOW) { // Kiểm tra nếu nút nhấn được nhấn
      tone(speakerPin, tones[i]); // Phát tần số tương ứng
      Serial.println(tones[i]);
    }
  }
  noTone(speakerPin); // Dừng phát tần số
  Serial.print("");
}

Video
