Phần cứng cần thiết:
Định nghĩa chân cổng giao tiếp nối tiếp của OP320-A:
| Chân | Mô tả |
| 1 | TD+ |
| 2 | RXD |
| 3 | TXD |
| 4 | |
| 5 | GND |
| 6 | TD- |
| 7 | |
| 8 | RD- |
| 9 | RD+ |

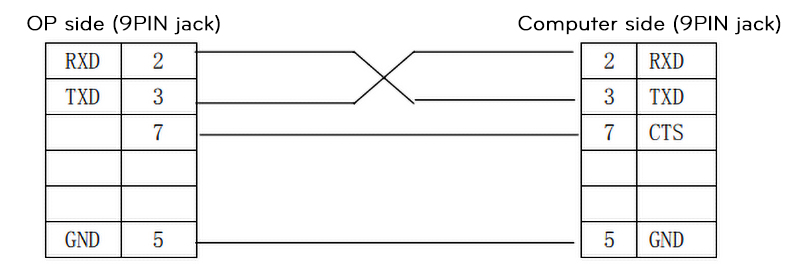

Sơ đồ kết nối OP-SYS-CAB:

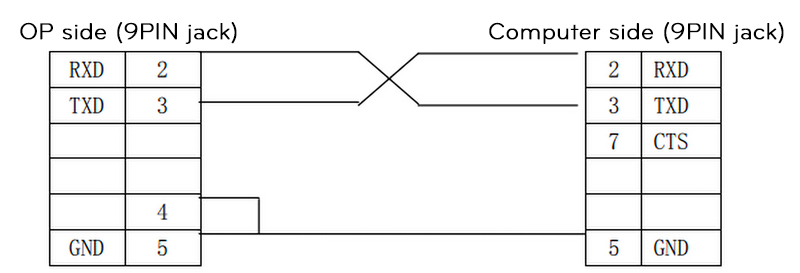

Sơ đồ kết nối OP-SYS-CAB (v4.0):
Phần mềm lập trình HMI OP320-A: OP20 Edit Tool V6.5
|
Phần mềm OP20 Edit Tool V6.5📁1 file(s)📀4.77 MB |
Phần mềm lập trình HMI OP320-A: OP20 Edit Tool V8.0Q
|
Phần mềm OP20 Edit Tool V8.0Q📁1 file(s) 📀5.08 MB |
Tài liệu hướng dẫn sử dụng phần mềm OP20 Edit Tool
|
Tài liệu hướng dẫn sử dụng OP20 Edit Tool📁1 file(s) 📀2.19 MB |
Video:
