Hướng Dẫn Sử Dụng Module Thu/Phát RF 315, 433Mhz

Mô tả

MX-315Mhz Bộ Thu Phát RF
bao gồm một bộ phát và bộ nhận không dây hoạt động ở tần số 315Mhz hoặc
433Mhz. Chúng có thể dễ dàng phù hợp với một breadboard và hoạt động tốt với
các bộ vi điều khiển để tạo ra một liên kết dữ liệu tần số (MHz) rất đơn
giản.

Các mô-đun này rất rẻ và bạn có thể sử dụng chúng với bất kỳ vi điều khiển
(MCU) nào, cho dù đó là Arduino, ESP8266 hay ESP32. .

Thông số kỹ thuật

Module thu

• Điện áp hoạt động: DC5V
• Dòng điện khi không hoạt động: 4mA
• Tần số nhận: 315Mhz hoặc 433Mhz
• Độ nhạy của máy thu: -105DB
• Kích thước: 30 x 14 x 7mm
• Anten ngoài: Dây lõi đơn 32CM, quấn thành hình xoắn ốc

• Điện áp hoạt động: 3,5-12V
• Kích thước: 19 x 19mm
• Chế độ hoạt động: AM
• Tốc độ truyền: 4KB/S
• Công suất phát: 10mW
• Tần số truyền: 315Mhz hoặc 433Mhz
• Một ăng ten ngoài: lõi đơn 25cm
• Header từ trái → phải: (DATA; VCC; GND)

Cài đặt thư viện RadioHead

Thư viện RadioHead cung cấp một cách dễ dàng để làm việc với bộ thu / phát 433
MHz. Thực hiện theo các bước tiếp theo để cài đặt thư viện đó trong Arduino
IDE:

Kết nối & Code

Sơ đồ kết nối module thu với Arduino

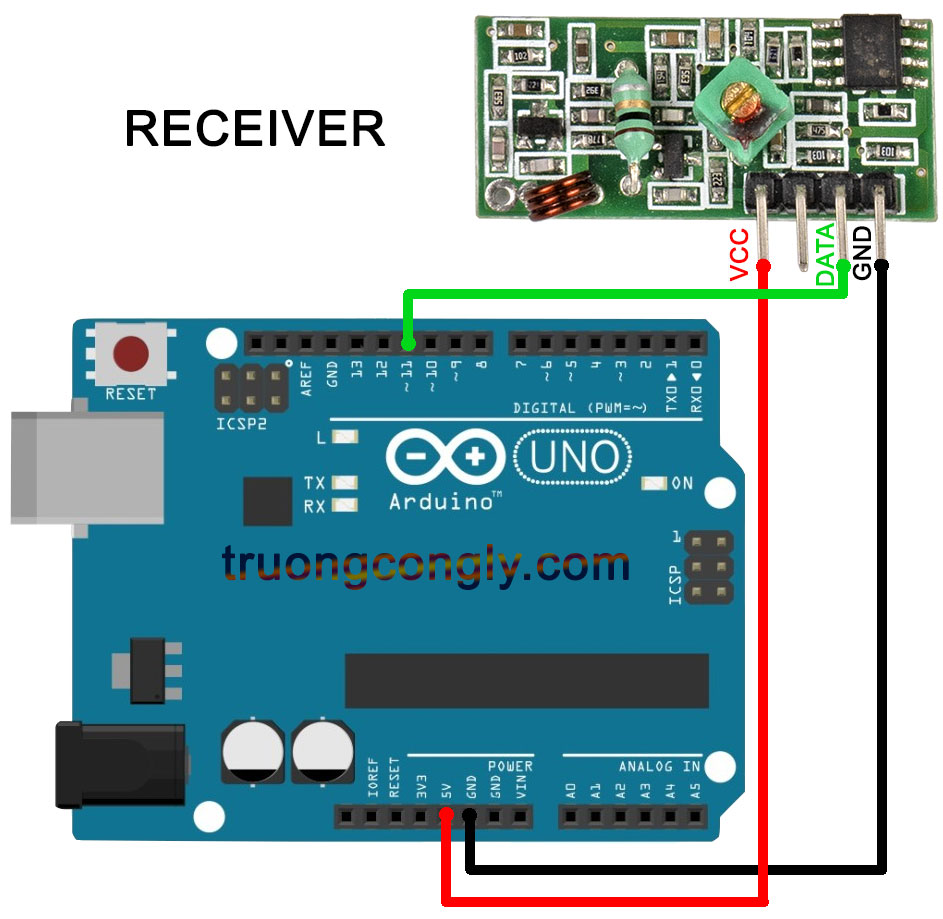

Sơ đồ kết nối module thu

Code Arduino Receiver

#include <RH_ASK.h>
#include <SPI.h> // Not actualy used but needed to compile

RH_ASK driver;

void setup()
{
    Serial.begin(9600); // Debugging only
    if (!driver.init())
         Serial.println("init failed");
}

void loop()
{
    uint8_t buf[12];
    uint8_t buflen = sizeof(buf);
    if (driver.recv(buf, &buflen)) // Non-blocking
    {
      int i;
      // Message with a good checksum received, dump it.
      Serial.print("Message: ");
      Serial.println((char*)buf);
    }
}

Sơ đồ kết nối module phát với Arduino

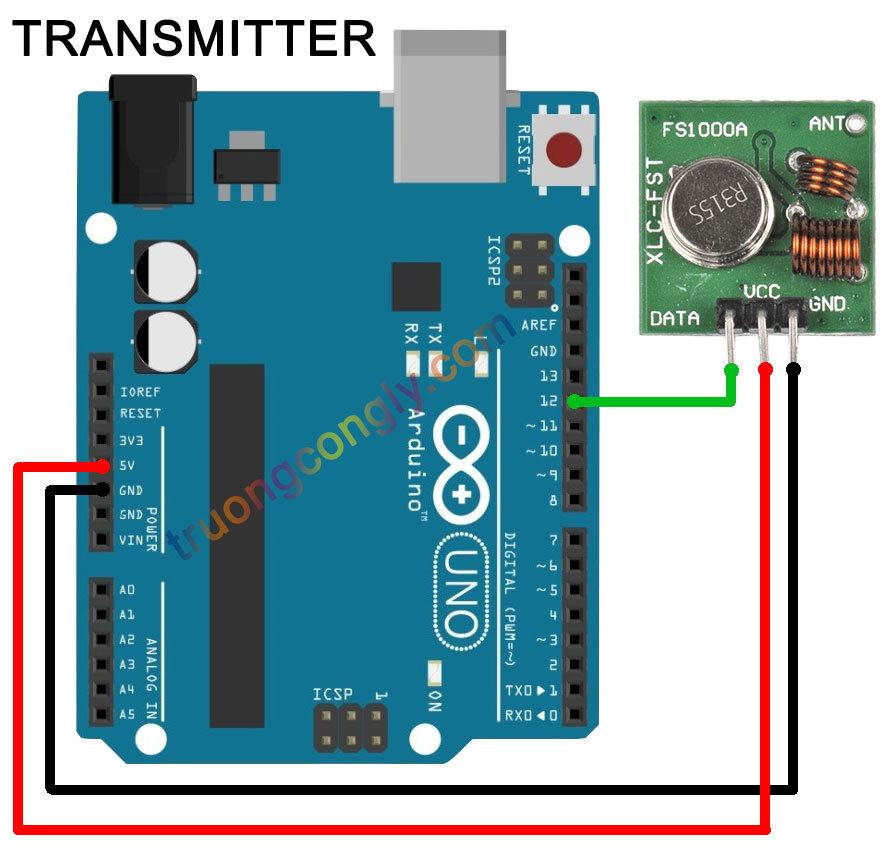

Sơ đồ kết nối module phát

Code Arduino Transmitter

#include <RH_ASK.h>
#include <SPI.h> // Not actually used but needed to compile

RH_ASK driver;

void setup()
{
    Serial.begin(9600);   // Debugging only
    if (!driver.init())
         Serial.println("init failed");
}

void loop()
{
    const char *msg = "Hello World!";
    driver.send((uint8_t *)msg, strlen(msg));
    driver.waitPacketSent();
    delay(1000);
}

Demo

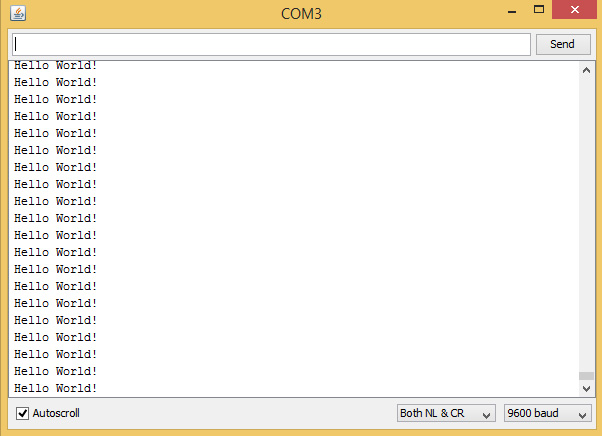

Trong dự án này, máy phát đang gửi tin nhắn “Hello World!” cho người nhận qua RF. Những tin nhắn đang được hiển thị trong màn hình nối tiếp của người nhận. Hình dưới đây cho thấy những gì bạn sẽ thấy trong màn hình nối tiếp Arduino IDE của bạn.
