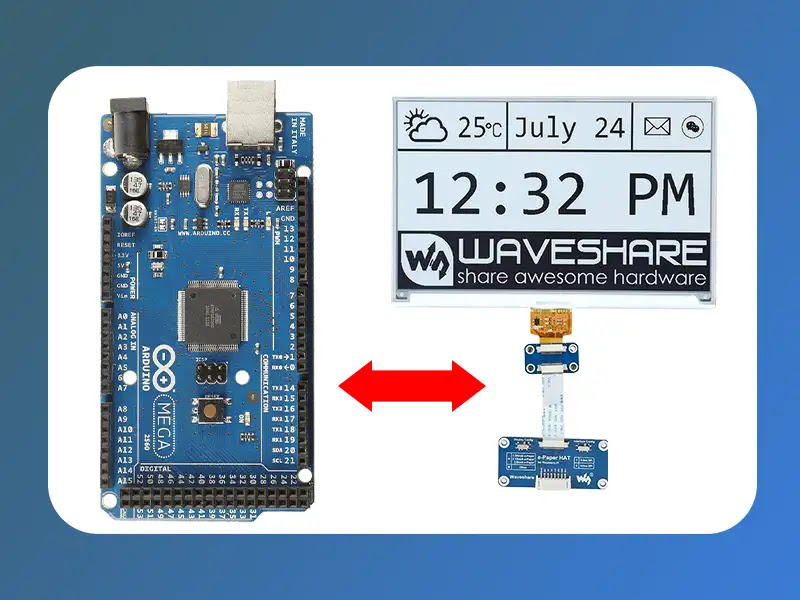

Phần cứng cần thiết
- LCD E-Ink 7.5inch 800x480 Đen Trắng Giao Tiêp SPI, SKU: 13187
- Universal e-Paper Raw Panel Driver HAT Giao Tiếp SPI, SKU: 13512
- Arduino MEGA2560 R3
Phiên bản e-Paper Raw Panel Driver HAT

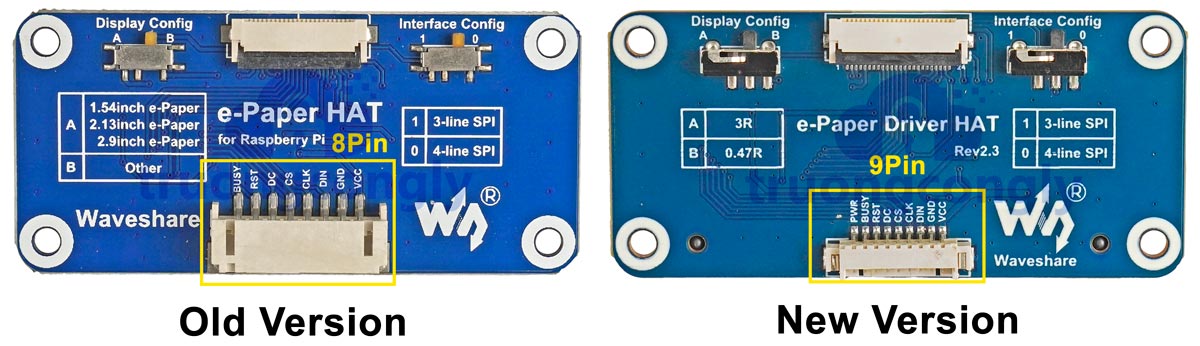

- Các phiên bản khác nhau:
- Chân RST bây giờ dùng để điều khiển thiết lập lại chứ không phải để bật/tắt nguồn.
- Thêm chân PWR mới để bật/tắt nguồn.
- Gói nhỏ hơn và mỏng hơn cho cuộn cảm.
- Đầu nối PH2.0 8Pin được thay thế bằng đầu nối GH1.25 9Pin.
- Phiên bản in lụa được cập nhật Rev2.3.
- Nếu muốn nâng cấp phiên bản, bạn có thể chọn một trong các cách sau:
- Cập nhật chương trình lên chương trình mới nhất (chương trình Arduino chỉ hỗ trợ 7.5inch e-Paper, 7.5inch e-Paper (B), 5.83inch e-Paper, 5.83inch e-Paper (B), 2.9inch e-Paper (D), 2.13inch e-Paper (D)).
- Kết nối chân PWR với 3,3V.

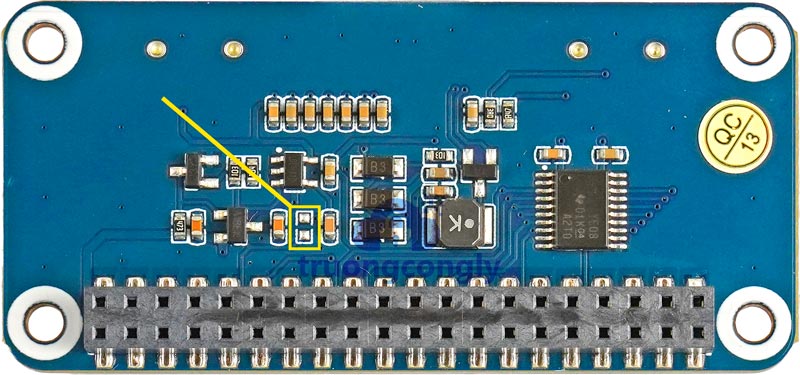

- Miếng đệm trống ở mặt sau được hàn bằng điện trở 47K (hoặc tương tự).

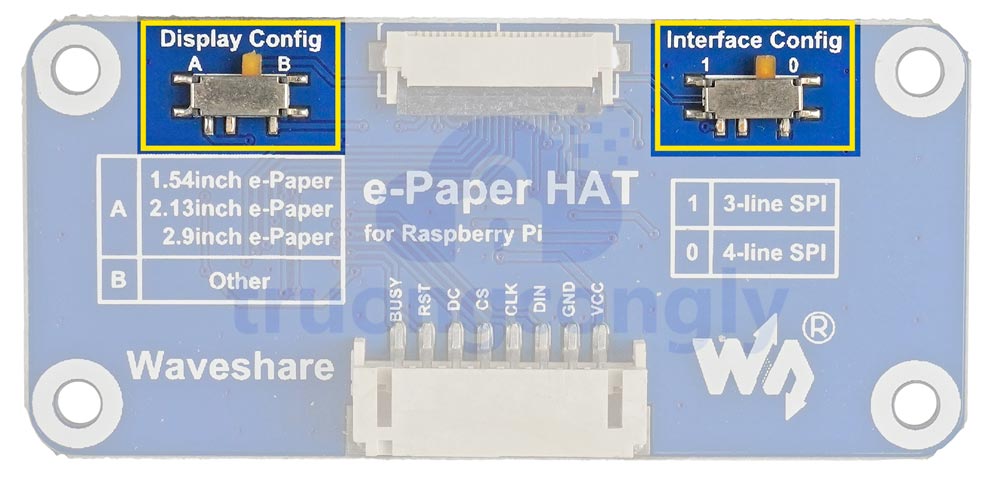

Cấu hình e-Paper Raw Panel Driver HAT
| Resistor (Display Config) | Màn hình |
| 0.47R (B) | 2.13inch e-Paper (D), 2.7inch e-Paper, 2.9inch e-Paper (D) |
| 3.7inch e-Paper, 4.01inch e-Paper (F), 4.2inch e-Paper | |
| 4.2inch e-Paper (B), 4.2inch e-Paper (C), 5.65inch e-Paper (F) | |
| 5.83inch e-Paper, 5.83inch e-Paper (B), 7.3inch e-Paper (G) | |
| 7.3inch e-Paper (F), 7.5inch e-Paper, 7.5inch e-Paper (B) | |
| 1.64inch e-Paper (G), 2.36inch e-Paper (G), 3inch e-Paper (G) | |
| 4.37inch e-Paper (G) | |
| 3R (A) | 1.54inch e-Paper, 1.54inch e-Paper(B), 2.13inch e-Paper |
| 2.13inch e-Paper (B), 2.66inch e-Paper, 2.66inch e-Paper (B) | |
| 2.9inch e-Paper, 2.9inch e-Paper (B) |
Kết nối phần cứng
Sử dụng cáp 8PIN để kết nối, vui lòng tham khảo bảng tương ứng pin bên dưới:
| e-Paper | Arduino UNO | Mega2560 |
| VCC | 5V | 5V |
| GND | GND | GND |
| DIN | D11 | D51 |
| CLK | D13 | D52 |
| CS | D10 | D10 |
| DC | D9 | D9 |
| RST | D8 | D8 |
| BUSY | D7 | D7 |
| PWR | D6 | D6 |
Cài đặt IDE
Chạy thử (Demo)

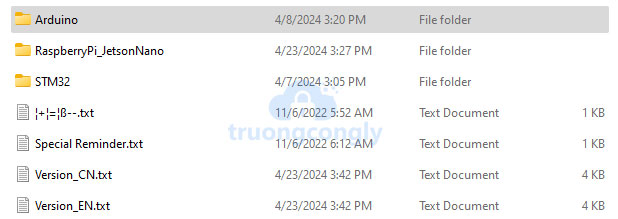

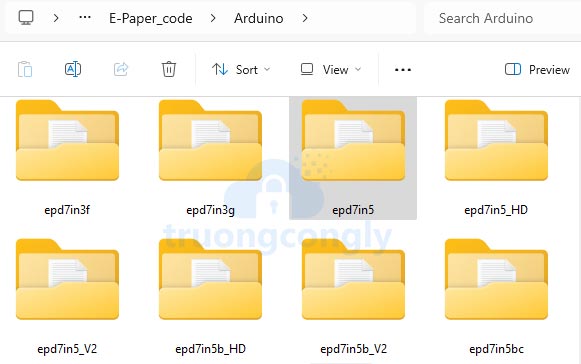

- Tải xuống bản demo trong Tài nguyên, giải nén nó vào thư mục "E-Paper_code" và bạn có thể xem nội dung sau:

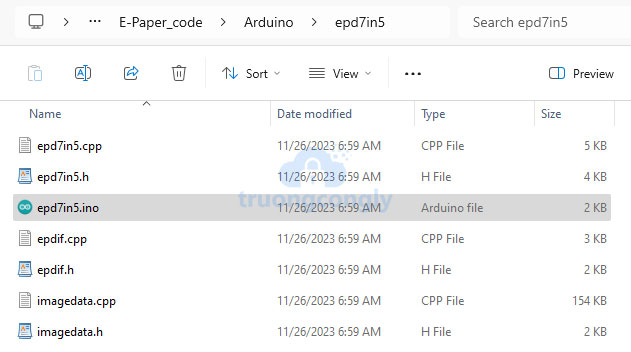

- Mở bản demo thử nghiệm: E-Paper_codeArduinoepd7in5epd7in5.ino (Tuỳ loại màn hình bạn đang sử dụng)

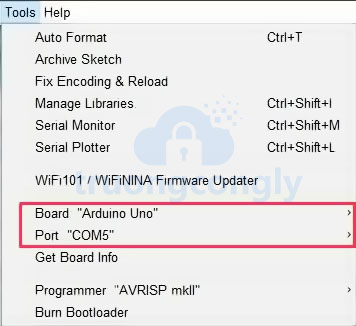

- Chọn Board và Port tương ứng trong Tools trong Arduino IDE.

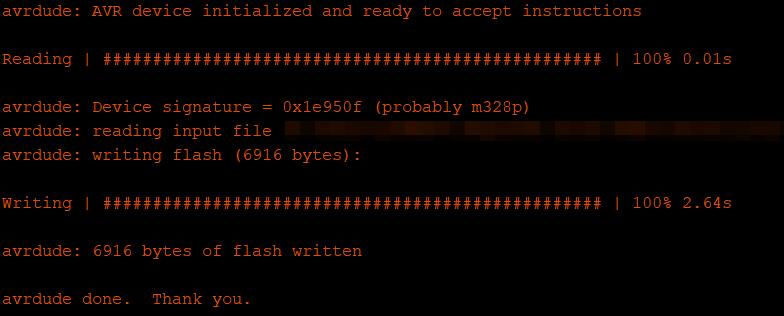

- Cuối cùng nhấn upload, upload thành công như sau (Arduino 1.8.13).
