Các thông số cơ bản
- Điện áp làm việc: 220 VAC,
- Tần suất hoạt động: 315MHZ,
- Tiếp xúc: ≤ 10A / 250VAC; 10A / 30VDC,
- Độ nhạy:> – 114B,
- Khoảng cách điều khiển từ xa: 4000 m (không gian mở),
- Kiểm soát: 4 relay,
- Mã hóa: kiểu học lệnh,
Phương pháp học lệnh: bấm nút trên mạch thu một lần, đèn LED sáng, sau đó nhấn nút trên remote, LED tắt, học lệnh thành công.
Phương pháp xóa mã: nhấn và giữ nút học lệnh trên mạch thu trong 8 giây, đèn LED sáng, và sau đó tắt, mã xóa thành công.
Chế độ làm việc
| Switch | Mô tả | |
 |
1:ON | 2:ON | Kênh 1,2,3,4 (nhấn giữ) |
 |
1:ON | 2:OFF | Kênh 1,2 (Nhấn giữ); Kênh 3,4 (nhấn nhả) |
 |
1:OFF | 2:OFF | Kênh 1,2,3,4 (nhấn nhả) |
 |
1:OFF | 2:ON | Tại 1 thời điểm chỉ 1 kênh ON |
Sơ đồ kết nối
 |

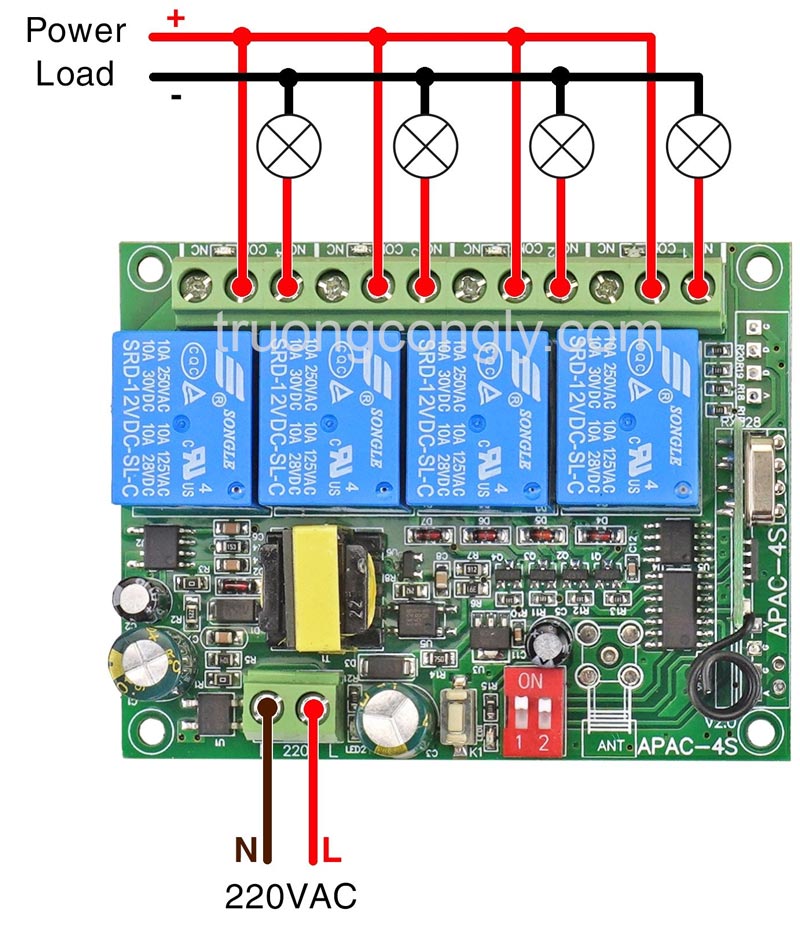

| Sơ đồ kết nối tải là DC |
 |
| Sơ đồ kết nối tải là AC |
Video
