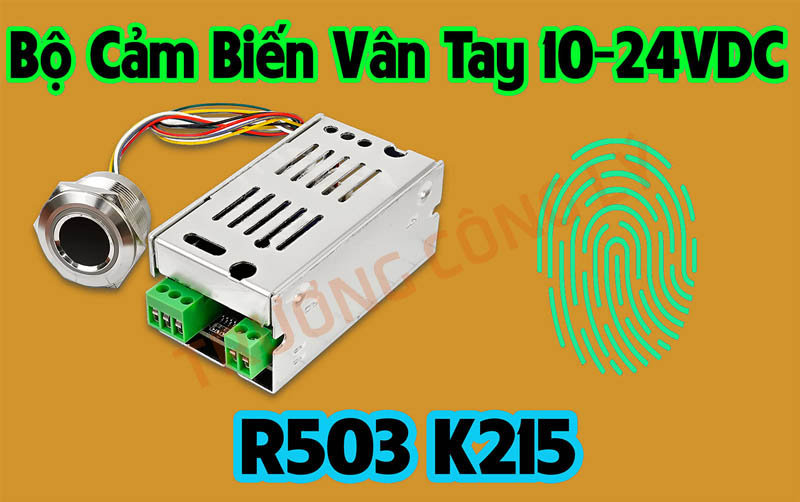

Bộ giải mã vân tay R503 +K215 V1.2
được sử dụng rất rộng rãi trong nhiều dự án với khả năng kết nối với nhiều loại
cảm biến như R503,R301,R305,R306…)
Ứng dụng : điều khiển xe,thang máy,khóa cửa ,solenoid.
Thông số kỹ thuật
- Điện áp đầu vào : 10~30VDC
- Dòng điện chờ : 40mA
- Dòng đầu ra định mức relay : 10A
- Số lượng vân tay : 200
- Kích thước : 36.4x70x31mm
|

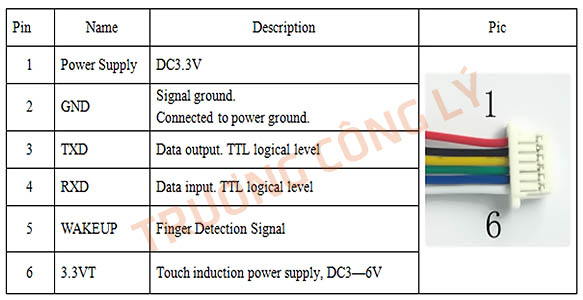

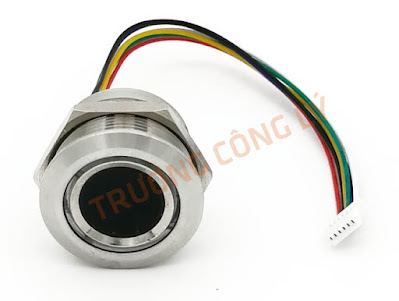

| Cảm biến vân tay R503 |

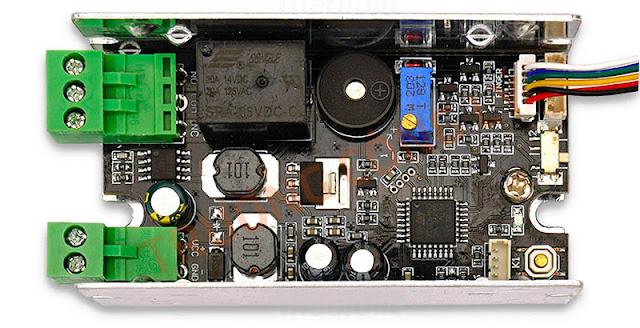

Bộ giải mã K215
Cách sử dụng :
Nhấn nút cài đặt, đèn xanh lam nhấp nháy nhanh, nhập trạng thái đăng ký vân
tay, đặt ngón tay vào vùng thu thập, nghe nhạc cho biết đăng ký vân tay thành
công, bạn có thể liên tục đăng ký dấu vân tay mới.
Khi cài đặt 2 chức
năng, relay sẽ đóng trong 1 giây sau khi dấu vân tay đi qua, khi kết nối 1
được chọn,relay đóng và giữ sau khi dấu vân tay chạm, nhấn dấu vân tay để nhả
relay.

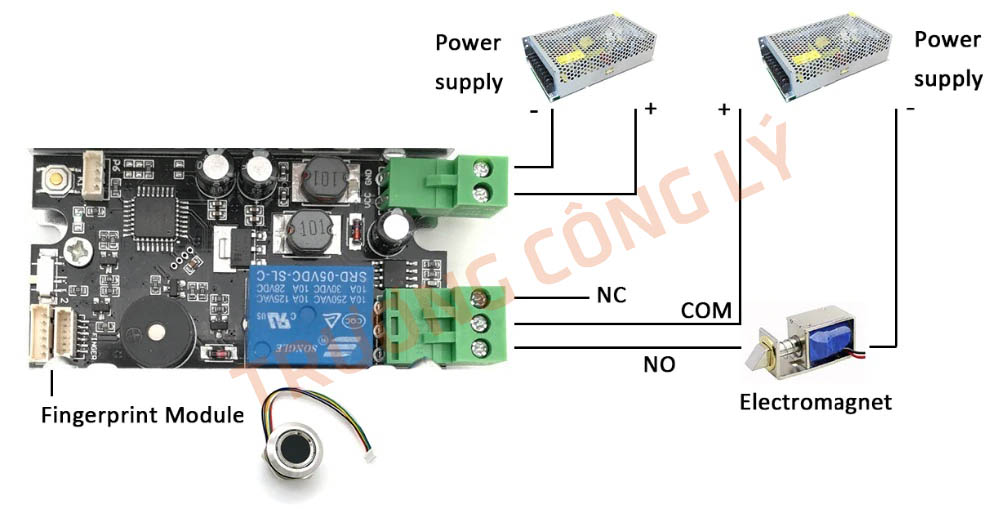

Sơ đồ kết nối :
