Có hai phương pháp phổ biến để nạp code cho Arduino Pro Mini:
1. Sử dụng mạch nạp Arduino UNO:
Cần chuẩn bị:
- Mạch Arduino Pro Mini
- Mạch Arduino UNO R3
- Dây jumper
- Cáp USB
Cách thực hiện:

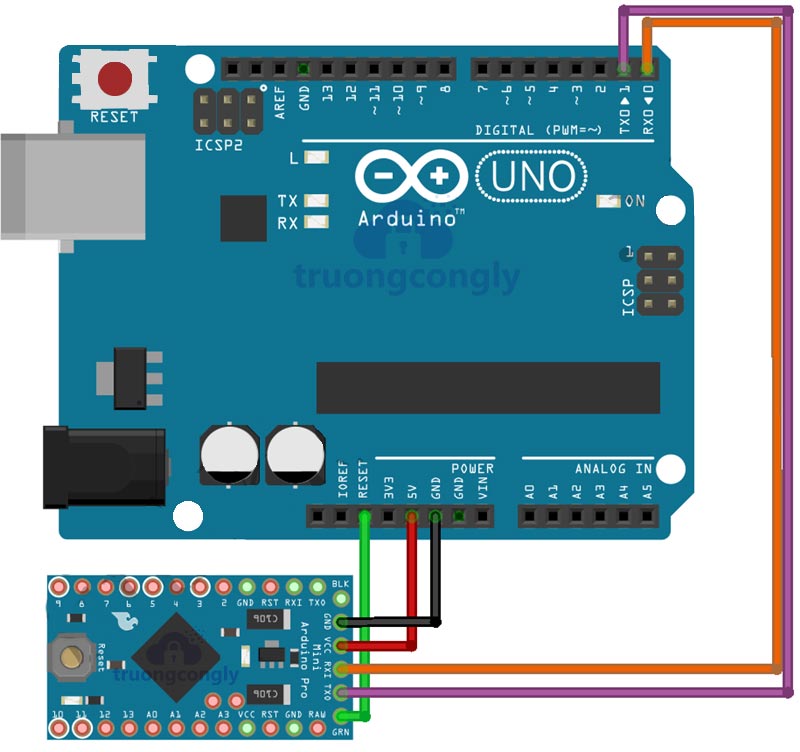

Kết nối mạch:
| Arduino Promini | Arduino UNO R3 |
| Vcc | 5V |
| GND | GND |
| TX | TX |
| RX | RX |
| RST | RESET |
Cài đặt phần mềm + Nạp code:
- Cài đặt Arduino IDE nếu chưa có.
- Cắm Arduino UNO R3 vào máy tính, mở Arduino IDE lên
- Chọn Tools > Board > Arduino Pro or Pro Mini (5V, 16MHz) w/ ATmega328.
- Chọn cổng COM phù hợp.
- Sau đó nạp code như bình thường.
2. Sử dụng mạch nạp FTDI/TTL:
Cần chuẩn bị:
- Mạch Arduino Pro Mini
- Mạch nạp FTDI/TTL
- Dây jumper
- Cáp USB
Cách thực hiện:

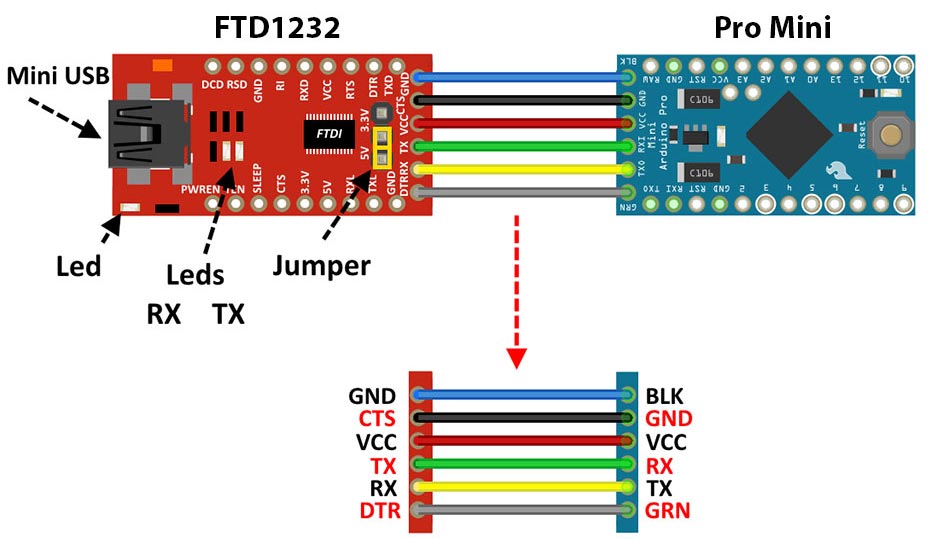

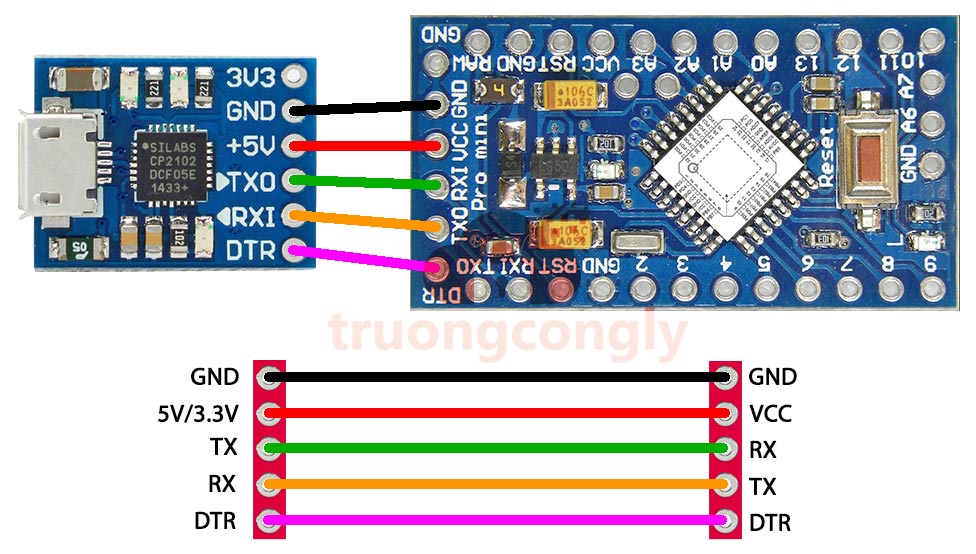

Kết nối mạch:
| Arduino Pro mini | USB to serial UART/FTDI |
| VCC | VCC |
| GND | GND |
| TXD | RXD |
| RXD | TXD |
| DTR | DTR |
Cài đặt phần mềm + Nạp code:
- Cài đặt Arduino IDE nếu chưa có.
- Cắm mạch nạp FTDI/TTL/UART vào máy tính, mở Arduino IDE lên
- Chọn Tools > Board > Arduino Pro or Pro Mini (5V, 16MHz) w/ ATmega328.
- Chọn cổng COM phù hợp.
- Sau đó nạp code như bình thường.
Lưu ý:
- Trước khi nạp code, đảm bảo đã chọn đúng board và cổng COM trong Arduino IDE.
- Nếu gặp lỗi khi nạp code, hãy thử khởi động lại máy tính hoặc thay đổi cáp USB.
